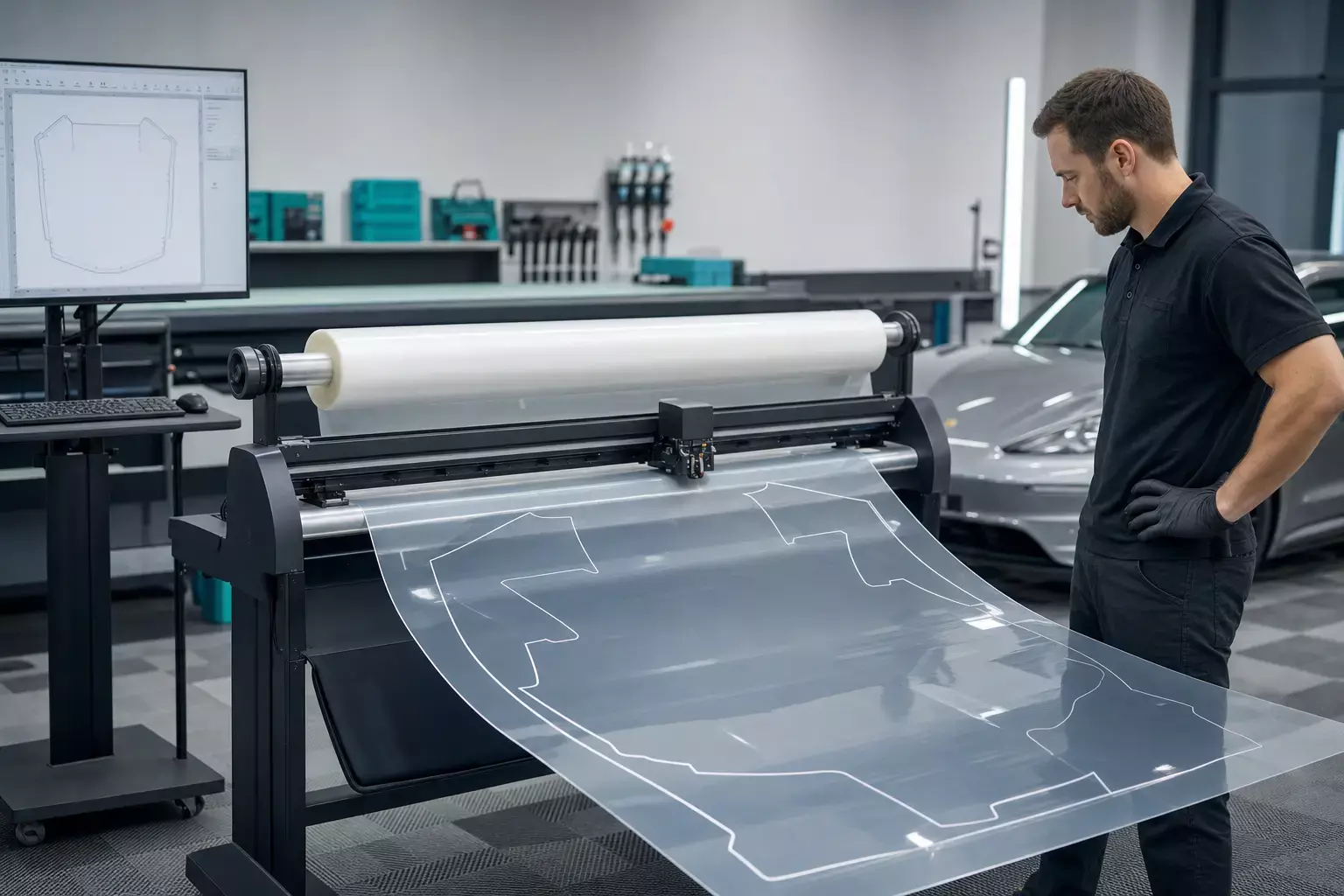

Современная иллюстрация плоттерного раскроя прозрачной PPF. Это не архивная фотография и не изображение оборудования или программы конкретного производителя.
Цифровые лекала сделали подготовку PPF более воспроизводимой: программа хранит контуры кузовных элементов, а плоттер переносит выбранную геометрию на плёнку. Мастер получает заранее раскроенную деталь, которую можно проверить и установить без построения всего контура непосредственно на автомобиле.
Однако программа не видит состояние конкретной машины. Она не знает, меняли ли бампер, перекрашивали ли крыло и совпадает ли комплектация с выбранным файлом. Поэтому цифровой раскрой снижает часть рисков и отходов, но не отменяет проверку автомобиля, калибровку плоттера и установочный навык.
Что было до цифровых лекал?
Защитную плёнку можно раскраивать из прямоугольной заготовки непосредственно под деталь или заранее вырезать по шаблону. В первом случае мастер получает свободу формировать края по месту, но работает с большим полотном и принимает больше решений рядом с окрашенной поверхностью.
Цифровое лекало переносит значительную часть геометрической подготовки в файл. Контур выбирают по автомобилю, при необходимости редактируют, размещают на ширине рулона и отправляют на режущий плоттер. Это не новый вид PPF, а другой способ подготовить тот же материал к установке.
| Критерий | Раскрой из свободной заготовки | Раскрой по цифровому лекалу |
|---|---|---|
| Подготовка формы | Контур формируется по детали и решению мастера | Базовый контур уже хранится в файле |
| Работа рядом с ЛКП | Чаще требуется формировать или подрезать край по месту | Большую часть контура можно вырезать до контакта с автомобилем |
| Расход материала | Зависит от размера заготовки и опыта раскроя | Элементы можно размещать по ширине рулона, но отходы не исчезают полностью |
| Повторяемость | Сильнее зависит от индивидуальной разметки | Один проверенный файл можно воспроизводить при одинаковой конфигурации |
| Гибкость края | Мастер свободно выбирает запас и место завершения | Припуск задаётся или редактируется в пределах возможностей файла и программы |
Когда автомобильные лекала стали отдельной технологией?
Документированная точка — 1997 год: XPEL указывает в отчёте Form 10-K, что была основана как компания автомобильного программного обеспечения. Её первоначальная задача состояла в проектировании лекал для раскроя защитной плёнки по форме окрашенных панелей.
Это важно для истории PPF: специализированное ПО появилось в бизнес-модели XPEL раньше собственной продажи защитных плёнок, которую компания начала в 2007 году. Цифровая геометрия стала самостоятельной частью услуги, а не побочным дополнением к рулону материала.
Из отчёта нельзя делать вывод, что одна компания создала все автомобильные лекала или первой в мире подключила режущий плоттер. Документ надёжно подтверждает путь XPEL и роль программного раскроя в её развитии.
Как работает связка «база — программа — плоттер»?
База хранит контуры применений, программа помогает выбрать и подготовить файл, а плоттер физически прорезает слой PPF по заданной траектории. После этого мастер снимает лишний материал, переносит элемент на автомобиль и выполняет установку.
В отчёте за 2022 год XPEL описывает DAP как собственную SaaS-платформу и базу более чем 80 000 автомобильных применений. Компания уточняет, что эти данные используются для раскроя PPF и оконных плёнок по форме панелей. Показатель относится к `vehicle applications`, поэтому его нельзя пересказывать как 80 000 уникальных моделей.
Документ 3M Digital Designs показывает похожую технологическую логику: база лекал для PPF и автомобильных оконных плёнок, выбор шаблона, история выбранных лекал, возможность редактировать графику и драйверы для большинства плоттеров. Это подтверждает, что цифровой раскрой сформировался как система, а не как одна машина.

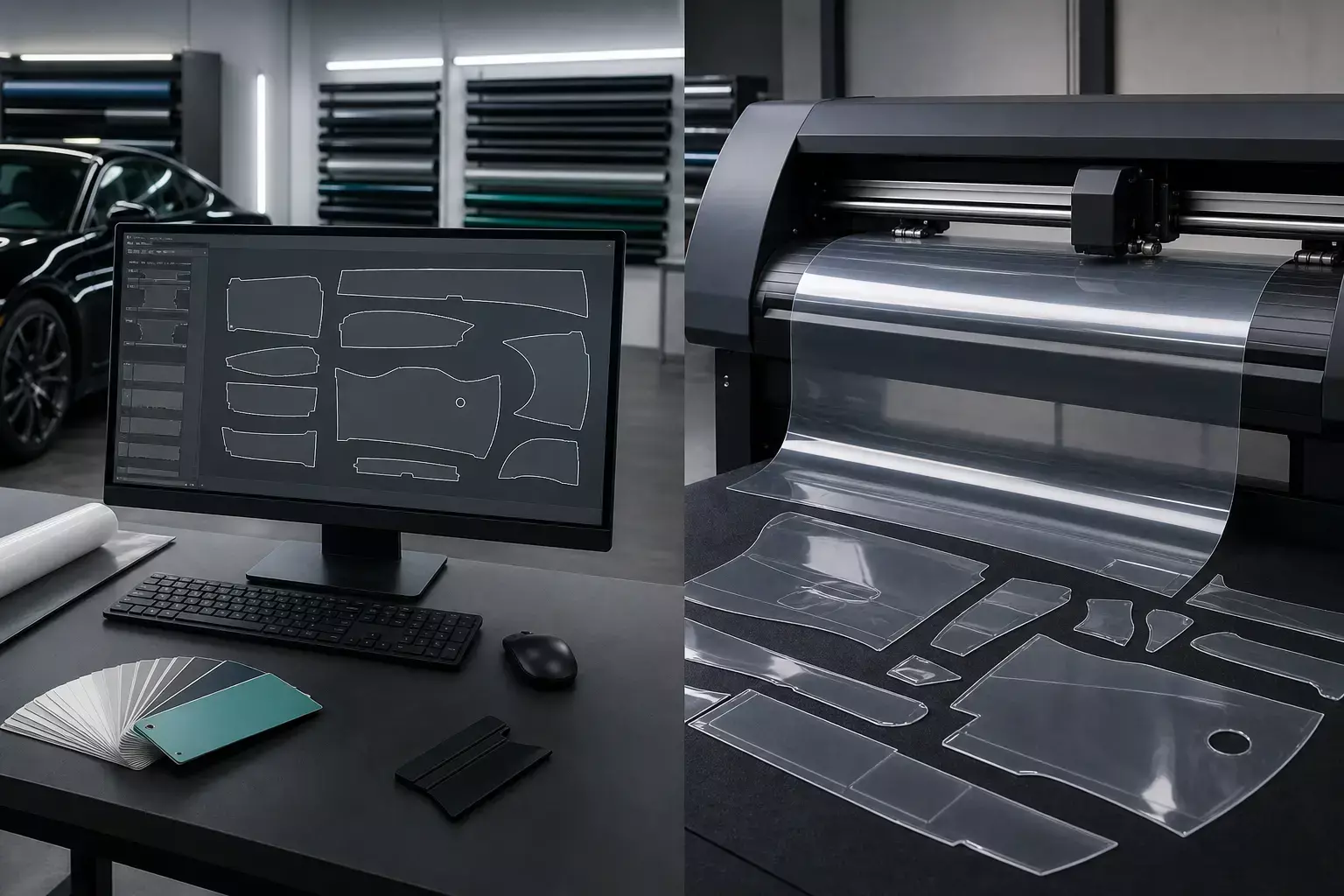

Современная иллюстрация рабочего процесса от выбора контуров до готовых элементов PPF. Интерфейс условный и не воспроизводит программу конкретного бренда.
Почему лекала снижают расход плёнки?
Цифровые элементы можно разместить на рабочей ширине рулона до резки. XPEL прямо пишет, что её лекала и программное обеспечение повышают эффективность установщика и уменьшают отходы.
Снижение отходов не означает нулевой остаток. Между деталями нужен технологический зазор, часть ширины может не подходить под выбранные элементы, а ошибочный файл или непрорез потребуют повторной заготовки. На результат влияют набор оклеиваемых панелей, ширина рулона, поворот деталей и добавленные припуски.

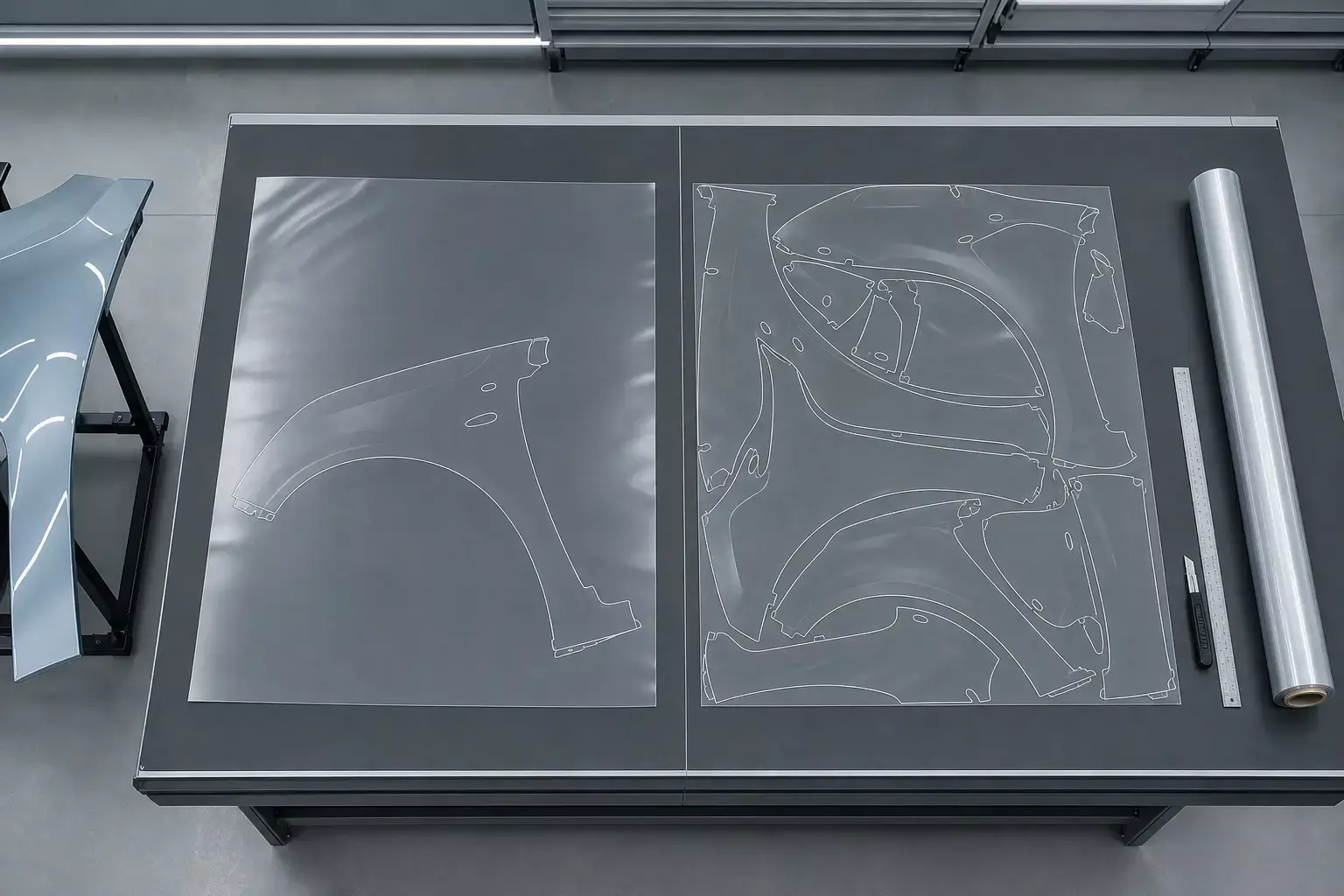

Современная условная иллюстрация размещения контуров на прозрачной плёнке. Она показывает принцип, а не норму расхода для конкретного автомобиля.
Совет эксперта. Перед отправкой длинного задания проверьте размещение деталей на ширине рулона и сделайте небольшой тестовый рез. Несколько минут на проверку масштаба, подачи и глубины сохраняют больше материала, чем автоматическое доверие готовому файлу.
Убирает ли плоттер риск пореза ЛКП?
Плоттер позволяет выполнить значительную часть резки вдали от автомобиля, поэтому уменьшает необходимость строить весь контур ножом на окрашенной детали. Но обещать полное отсутствие риска нельзя: способ завершения края и подгонки зависит от покрытия, выбранного лекала и технологии установки.
Кроме того, безопасным должен быть сам плоттерный рез. Нож обязан прорезать PPF, но не проходить чрезмерно глубоко через лайнер. Изношенная режущая кромка, неверное давление, масштаб или подача дают непрорез, рваный край либо повреждение подложки.
Контроль начинается не у капота, а на тестовой полосе. Если материал, лайнер или нож изменились, прежние настройки нельзя считать универсальными.
Почему готовое лекало может не совпасть с автомобилем?
Файл соответствует определённой версии кузовного элемента, а реальная машина может отличаться. Причиной бывает другая комплектация, рестайлинг, нештатный обвес, заменённая или восстановленная панель, эмблема, датчик либо иной вырез.
Погрешность появляется и в оборудовании: неточная калибровка подачи, неверный масштаб или смещение материала меняют фактический контур. Поэтому до снятия лайнера полезно приложить или визуально сопоставить раскроенный элемент с деталью и проверить контрольные точки.
Сильный контраргумент цифровизации звучит справедливо: лекало способно создать ложную уверенность. Ответ не в отказе от программы, а в обязательной процедуре проверки файла, машины и тестового реза.
Что остаётся работой установщика?
Мастер выбирает правильное применение, оценивает край, добавляет или убирает припуск, задаёт параметры резки и решает, подходит ли лекало конкретной машине. После плоттера остаются подготовка ЛКП, позиционирование, управление натяжением, удаление раствора и формирование финиша.
Даже точный контур не определяет, как материал поведёт себя на сложной кривизне. Здесь снова важна многослойная конструкция PPF: несущий TPU, клей и верхний слой реагируют на растяжение, тепло и давление совместно.

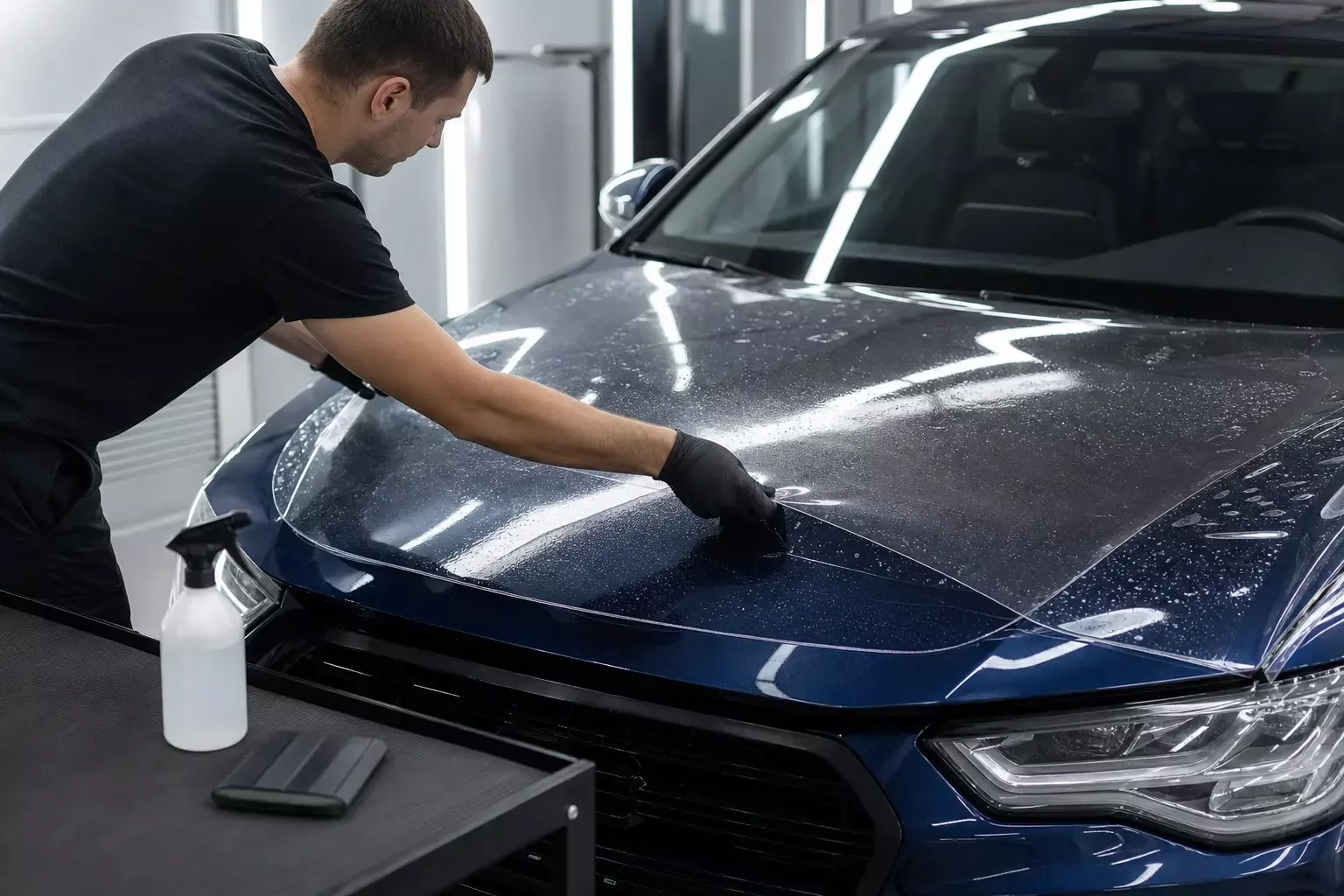

Современная иллюстрация установки заранее раскроенного элемента PPF. Это не архивный кадр и не инструкция по монтажу конкретного продукта.
Совет эксперта. Сделайте проверку лекала отдельной операцией: модель и комплектация, контрольные точки детали, масштаб файла, припуск и тестовый рез. Такая последовательность сохраняет преимущества базы и не превращает её в источник повторяемой ошибки.
Что изменилось для владельца студии?
Цифровой раскрой помогает стандартизировать подготовку повторяющихся работ. Проверенный файл, понятные настройки и история заданий упрощают планирование материала и передачу операции внутри команды. В актуальной странице DAP XPEL также описывает управление заказами и рабочими процессами как часть современной платформы.
Но подписка и плоттер сами по себе не создают стандарт. Нужны правила именования исправленных файлов, фиксация версии автомобиля, контроль ножей, тестовые резы и обратная связь от установщика. Без этого одна неточность может воспроизводиться быстрее, чем при ручной работе.
| Документированный этап или функция | Что сообщает источник | Практическое изменение |
|---|---|---|
| 1997 год | XPEL основана как компания автомобильного ПО и проектирует лекала для cut-to-fit защиты окрашенных панелей | Геометрия раскроя становится отдельным цифровым продуктом |
| 2007 год | XPEL начинает продавать собственные продукты защиты поверхности и PPF | ПО и материал соединяются в одной продуктовой системе |
| Данные Form 10-K за 2022 год | DAP включает более 80 000 автомобильных применений; XPEL связывает лекала с эффективностью и снижением отходов | База поддерживает масштабируемую подготовку разных автомобилей |
| Функции 3M Digital Designs | База лекал, редактирование, история выбора, speedcut и драйверы большинства плоттеров | Раскрой объединяется с учётом файлов и настройкой оборудования |
Цена трёх критических заблуждений
Первое заблуждение — «достаточно выбрать название модели». Его цена — неподходящий контур для другой комплектации, нехватка края или повторный расход материала.
Второе — «плоттер сам знает глубину реза». Неверная настройка приводит к непрорезу PPF, повреждению лайнера и потере времени на повторную подготовку.
Третье — «лекала убрали ручную работу». Программа воспроизводит геометрию, но не готовит ЛКП, не контролирует натяжение и не оценивает финиш. Ошибочное ожидание смещает внимание с качества установки на сам факт наличия оборудования.
Как цифровой раскрой вписался в историю PPF?
Лекала и плоттеры стали мостом между рулонным материалом и повторяемой автомобильной услугой. Они позволили хранить геометрию панелей, обновлять её для новых машин и готовить элементы до контакта с кузовом.
Этот этап продолжает путь технологии, описанный в статье об истории PPF от авиационной защиты до современных плёнок. Если цифровой инструмент рассматривается как часть профессионального роста, полезно отдельно изучить набор инструментов для оклейки PPF: плоттер решает задачу раскроя, но не заменяет остальную систему рабочего места.
Главный результат цифровизации — не «автоматическая оклейка», а управляемая подготовка. Чем точнее база и дисциплина проверки, тем меньше случайных решений остаётся у кузова. Чем сложнее деталь и состояние автомобиля, тем важнее профессиональная оценка мастера.
Источники
- XPEL, Form 10-K за 2022 год в SEC — основание компании, происхождение бизнеса лекал, DAP, число применений, эффективность и отходы.
- Официальная страница XPEL DAP — современное позиционирование платформы для раскроя и управления работами.
- 3M Digital Designs: Auto Film Patterns and Business Sales Solutions — функции базы лекал и поддержки плоттеров.
